在mysql的早期版本中，默认的存储引擎是Myisam，后来由Innobase Oy公司开发出innodb，作为插件引擎集成在mysql中，因其出色的性能在mysql5.5版本之后开始作为默认的存储引擎。Innodb是第一个完整支持ACID事务的mysql存储引擎，特点是行锁设计，支持MVCC，支持外键，提供一致性非锁定读，非常适合OLTP场景。
innodb存储引擎架构包含内存结构和磁盘结构两大部分，整体架构图如下：
In-Memory Structure
Buffer Pool
buffer pool是Innodb在访问表和索引数据时缓存的主要内存区域。缓冲池允许直接从内存访问频繁使用的数据，这种方式加快了数据的处理速度，在某些专用的服务器上，通常会将80%的物理内存分配给buffer pool。
为了提高大容量读取的效率，缓冲池被划分为可能包含多行的页面，为了提高缓存管理的效率，缓冲池被实现问我页面链表，很少使用的数据使用最近最少算法（LRU）从缓存中淘汰。
数据库中的缓冲池是通过 LRU（Latest Recent Used，最近最少使用）算法来进行管理的。即最频繁使用的页在 LRU 列表的前端，而最少使用的页在 LRU 列表的尾端。当缓冲池不能存放新读取到的页时，将首先释放 LRU 列表中尾端的页。

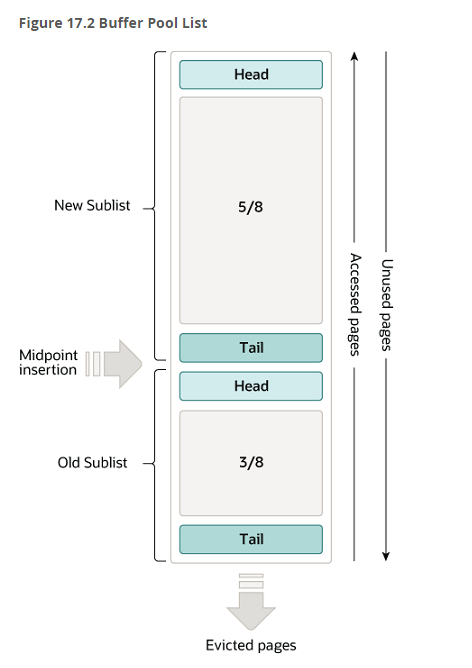

在 InnoDB 存储引擎中，缓冲池中页的大小默认为 16KB，同样使用 LRU 算法对缓冲池进行管理。稍有不同的是 InnoDB 存储引擎对传统的 LRU 算法做了一些优化。在 InnoDB 的存储引擎中，LRU 列表中还加入了 midpoint 位置。新读取到的页，虽然是最新访问的页，但并不是直接放入到 LRU 列表的首部，而是放入到 LRU 列表的 midpoint 位置。这个算法在 InnoDB 存储引擎下称为 midpoint insertion strategy。在默认配置下，该位置在 LRU 列表长度的 5/8 处。
在innodb存储引擎中，把midpoint之后的列表称之为旧列表，之前的列表称之为新列表，每一个子列表都有头部和尾部，可以把新列表里的数据理解为活跃的热点数据。
默认情况下
Old 链表占整个LRU 链表的比例是3/8。该比例由innodb_old_blocks_pct控制，默认值是37（3/8*100）。该值取值范围为5~95，为全局动态变量。
当新的页被读取到Buffer Pool里面的时候，和传统的LRU算法插入到LRU链表头部不同，Innodb LRU算法是将新的页面插入到Yong 链表的尾部和Old 链表的头部中间的位置，这个位置叫做Mid Point，如上图所示。
频繁访问一个Buffer Pool的页面，会促使页面往Young链表的头部移动。如果一个Page在被读到Buffer Pool后很快就被访问，那么该Page会往Young List的头部移动，但是如果一个页面是通过预读的方式读到Buffer Pool，且之后短时间内没有被访问，那么很可能在下次访问之前就被移动到Old List的尾部，而被驱逐了。
随着数据库的持续运行，新的页面被不断的插入到LRU链表的Mid Point，Old 链表里的页面会逐渐的被移动Old链表的尾部。同时，当经常被访问的页面移动到LRU链表头部的时候，那些没有被访问的页面会逐渐的被移动到链表的尾部。最终，位于Old 链表尾部的页面将被驱逐。
如果一个数据页已经处于Young 链表，当它再次被访问的时候，只有当其处于Young 链表长度的1/4(大约值)之后，才会被移动到Young 链表的头部。这样做的目的是减少对LRU 链表的修改，因为LRU 链表的目标是保证经常被访问的数据页不会被驱逐出去。
innodb_old_blocks_time 控制的Old 链表头部页面的转移策略。该Page需要在Old 链表停留超过innodb_old_blocks_time 时间，之后再次被访问，才会移动到Young 链表。这么操作是避免Young 链表被那些只在innodb_old_blocks_time时间间隔内频繁访问，之后就不被访问的页面塞满，从而有效的保护Young 链表。
在全表扫描或者全索引扫描的时候，Innodb会将大量的页面写入LRU 链表的Mid Point位置，并且只在短时间内访问几次之后就不再访问了。设置innodb_old_blocks_time的时间窗口可以有效的保护Young List，保证了真正的频繁访问的页面不被驱逐。
innodb_old_blocks_time 单位是毫秒，默认值是1000。调大该值提高了从Old链表移动到Young链表的难度，会促使更多页面被移动到Old 链表，老化，从而被驱逐。
当扫描的表很大，Buffer Pool都放不下时，可以将innodb_old_blocks_pct设置为较小的值，这样只读取一次的数据页就不会占据大部分的Buffer Pool。例如，设置innodb_old_blocks_pct = 5，会将仅读取一次的数据页在Buffer Pool的占用限制为5％。
当经常扫描一些小表时，这些页面在Buffer Pool移动的开销较小，我们可以适当的调大innodb_old_blocks_pct，例如设置innodb_old_blocks_pct = 50。
在SHOW ENGINE INNODB STATUS 里面提供了Buffer Pool一些监控指标，有几个我们需要关注一下：
youngs/s：该指标表示的是每秒访问Old 链表中页面，使其移动到Young链表的次数。如果MySQL实例都是一些小事务，没有大表全扫描，且该指标很小，就需要调大innodb_old_blocks_pct 或者减小innodb_old_blocks_time，这样会使得Old List 的长度更长，Old页面被移动到Old List 的尾部消耗的时间会更久，那么就提升了下一次访问到Old List里面的页面的可能性。如果该指标很大，可以调小innodb_old_blocks_pct，同时调大innodb_old_blocks_time，保护热数据。
non-youngs/s：该指标表示的是每秒访问Old 链表中页面，没有移动到Young链表的次数，因为其不符合innodb_old_blocks_time。如果该指标很大，一般情况下是MySQL存在大量的全表扫描。如果MySQL存在大量全表扫描，且这个指标又不大的时候，需要调大innodb_old_blocks_time，因为这个指标不大意味着全表扫描的页面被移动到Young 链表了，调大innodb_old_blocks_time时间会使得这些短时间频繁访问的页面保留在Old 链表里面。
每隔1秒钟，Page Cleaner线程执行LRU List Flush的操作，来释放足够的Free Page。innodb_lru_scan_depth 变量控制每个Buffer Pool实例每次扫描LRU List的长度，来寻找对应的脏页，执行Flush操作。
